摇摆筛

摇摆筛

产品类别:摇摆筛

品质可靠:合理的设计,优越的性能,深受客户的信赖和好评。雷诚机械******客服24小时在线服务,欢迎来电咨询。


摇摆筛是依据多层叠加原理设计开发,有效的模仿了人类手工动作和过程的筛机,同时也是为了满足大产量,高密度筛分而特殊设计的一种******筛分振动筛。

摇摆筛采用仿人工筛分的原理,将手工筛分动作的“筛”平面圆周运动,和“簸”向上抛物运动两种运动形式合适的结合在一起,通过调整经向角和切向角,使筛分效果达到你所要求的理想状态,特别适合对目前筛分处理量要求较高的物料以及易堵网的物料筛分
   过滤 分级(精度、效率、筛网寿命是普通圆筛的5-10 倍,小于筛面孔径的物理通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚运动后从排料口排出。

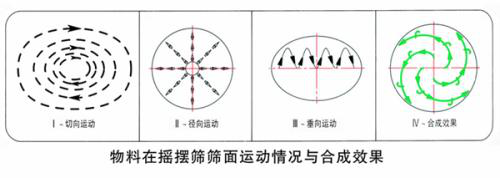

   摇摆筛的筛和簸两种运动使物料在筛网上面进行螺旋渐开线的运动,这种运
动轨迹使物料能在有效的筛分面积上,走相对长的路,以提高筛分精度,独特的设计使物料在网上运动的时间要比其他筛机长,所以筛分产量也相对较高。
   在使用过程中,摇摆筛的低转速运转保证了设备的使用寿命,减少了维修成本、降低了设备噪音,并使设备使用更加安全。

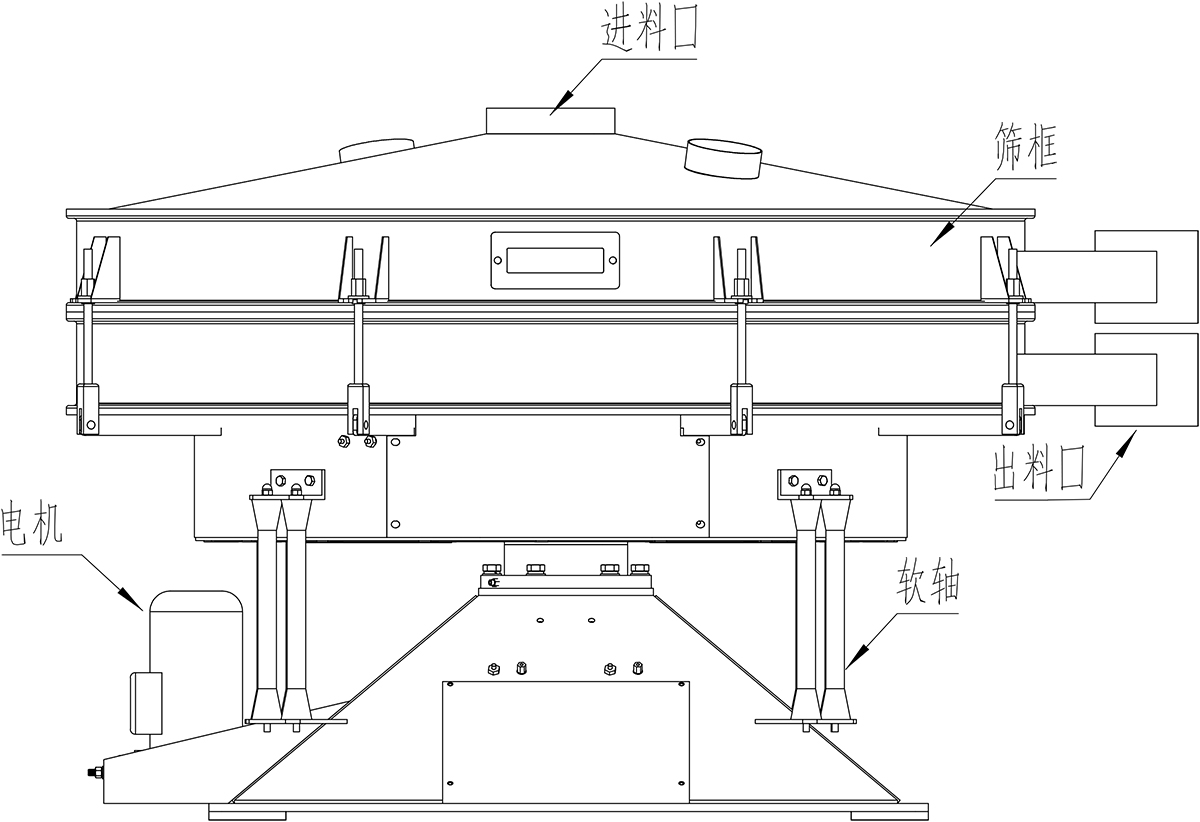

结构原理
★基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调.
★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。
★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。
★水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出料口处,出料口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。
★ 此次过程在每筛层之间重复进行。






模块化设计和工艺优化
每一台摇摆筛通过我们比较精妙组合变换后,短时间内可使通过能力和筛分精度成倍提高。

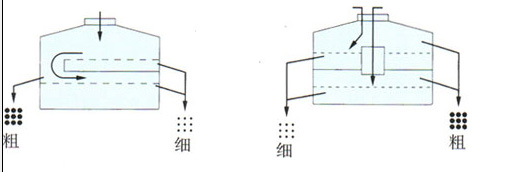

双精度筛分两层同样孔径的筛网,让物料先后在两个层面上筛分,以达到更高的筛分精度。
双倍处理量筛分进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力几乎提高一倍。


&

.jpg

.jpg

.jpg
